مقدمه
پروانههای جریان محوری (Axial Flow Impellers) از اجزای حیاتی در بسیاری از فرآیندهای صنعتی هستند که نیاز به اختلاط کارآمد دارند. این نوع پروانهها با ایجاد جریان موازی با محور شفت، کاربردهای گستردهای در صنایع مختلف پیدا کردهاند. در این مقاله به بررسی جامع طراحی، کاربردها و مزایای این نوع پروانهها میپردازیم.
اصول طراحی و عملکرد پروانههای جریان محوری
مکانیسم پایهای عملکرد
پروانههای جریان محوری با چرخش خود، سیال را به صورت موازی با محور شفت به حرکت درمیآورند. این ویژگی منحصر به فرد باعث میشود این پروانهها برای کاربردهایی که نیاز به جریان حجمی بالا دارند ایدهآل باشند.
پارامترهای کلیدی طراحی
-
زاویه پرهها: معمولاً بین 15 تا 45 درجه
-
تعداد پرهها: عموماً 2 تا 6 پره
-
نسبت قطر به ارتفاع: تأثیر مستقیم بر الگوی جریان
-
نسبت پوشش: درصد پوشش سطح توسط پرهها
انواع اصلی پروانههای جریان محوری

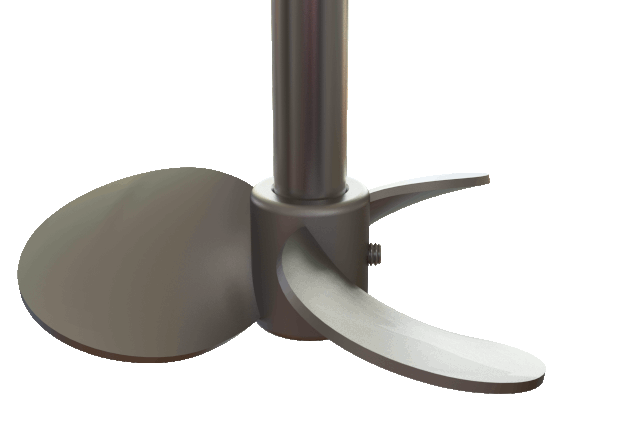

1. پروانه ملخی (Propeller Impeller)
-
سادهترین و پرکاربردترین نوع
-
معمولاً 3 تا 4 پره
-
مناسب برای سیالات کم ویسکوزیته
2. پروانه توربینی محوری (Axial Flow Turbine)
-
طراحی پیچیدهتر با پرههای منحنی
-
کارایی بالاتر در ویسکوزیتههای متوسط
-
مصرف انرژی بهینهتر
3. پروانه پرهای (Blade Impeller)
-
طراحی ماژولار و قابل تنظیم
-
انعطافپذیری بالا در کاربردهای مختلف
-
قابلیت استفاده در سیالات با ذرات معلق
کاربردهای صنعتی
صنایع شیمیایی و پتروشیمی
-
اختلاط راکتورها
-
همگنسازی محصولات
-
انتقال حرارت
صنایع غذایی و دارویی
-
اختلاط مواد اولیه
-
فرآیندهای تخمیر
-
سوسپانسیونسازی

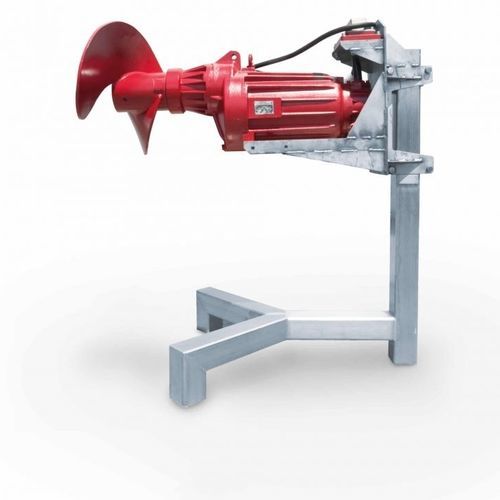

تصفیه آب و فاضلاب
-
هوادهی استخرها
-
اختلاط مواد شیمیایی
-
جلوگیری از تهنشینی
مزایای کلیدی
-
بازده انرژی بالا: ایجاد جریان حجمی بیشتر با مصرف انرژی کمتر
-
تنش برشی پایین: مناسب برای مواد حساس
-
انعطافپذیری: قابلیت استفاده در محدوده وسیعی از ویسکوزیتهها
-
تعمیر و نگهداری آسان: طراحی ساده و بدون قطعات پیچیده
ملاحظات طراحی و انتخاب
فاکتورهای انتخاب
-
ویژگیهای سیال: ویسکوزیته، چگالی، خواص رئولوژیکی
-
اهداف اختلاط: سوسپانسیونسازی، انتقال حرارت، واکنشهای شیمیایی
-
محدودیتهای فضایی: ابعاد مخزن، موقعیت نصب
محاسبات پایه
-
عدد رینولدز: تعیین رژیم جریان
-
عدد قدرت: محاسبه توان مورد نیاز
-
عدد پمپاژ: ارزیابی کارایی
چالشها و راهکارها
مشکلات متداول
-
کاویتاسیون در سرعتهای بالا
-
خوردگی در محیطهای شیمیایی
-
عدم تعادل در بارگذاری نامتقارن
راهکارهای مهندسی
-
استفاده از مواد مقاوم به خوردگی
-
طراحی بهینه پرهها
-
سیستمهای بالانس خودکار
نوآوریهای اخیر
طراحیهای بهینهشده با CFD
-
شبیهسازی جریان برای افزایش بازده
-
کاهش مصرف انرژی تا 20%
مواد کامپوزیتی
-
افزایش عمر عملیاتی
-
کاهش وزن
سیستمهای هوشمند
-
کنترل خودکار سرعت
-
تنظیم زاویه پرهها بر اساس نیاز
نتیجهگیری
پروانههای جریان محوری با طراحی هوشمندانه و کارایی بالا، نقش حیاتی در بسیاری از فرآیندهای صنعتی ایفا میکنند. انتخاب صحیح نوع پروانه و طراحی مناسب آن میتواند به طور چشمگیری در بهرهوری فرآیند و صرفهجویی انرژی مؤثر باشد. با پیشرفتهای اخیر در زمینه مواد و روشهای طراحی، آینده روشنی برای توسعه این فناوری متصور است.
سوالات متداول
1. تفاوت اصلی پروانههای جریان محوری و شعاعی چیست؟
پروانههای جریان محوری سیال را موازی با محور شفت به حرکت درمیآورند، در حالی که پروانههای جریان شعاعی سیال را عمود بر محور شفت پمپ میکنند.
2. چگونه میتوان بازده پروانه محوری را افزایش داد؟
بهینهسازی زاویه پرهها، استفاده از پروفیلهای آیرودینامیکی و کاهش فاصله بین پروانه و دیواره مخزن از راهکارهای مؤثر هستند.
3. آیا میتوان از پروانههای محوری برای سیالات با ویسکوزیته بالا استفاده کرد؟
برای سیالات با ویسکوزیته بالا معمولاً از پروانههای جریان شعاعی استفاده میشود، اما نسخههای اصلاحشده پروانههای محوری با پرههای پهنتر نیز میتوانند کارایی مناسبی داشته باشند.
