میکسر تانک لیچینگ: قلب تپنده فرآیند استخراج هیدرومتالورژی

در صنایع فرآوری مواد معدنی و بازیافت فلزات گران‌بها، انتخاب تجهیزات مناسب نقش تعیین‌کننده‌ای در راندمان کلی فرآیند، کاهش هزینه‌های عملیاتی و افزایش کیفیت محصول نهایی دارد. یکی از حیاتی‌ترین این تجهیزات، میکسر تانک لیچینگ (Leaching Tank Mixer) است. این دستگاه، که در قلب فرآیند لیچینگ قرار می‌گیرد، وظیفه همگن‌سازی و معلق نگه‌داشتن ذرات جامد در محلول حلال را بر عهده دارد تا استخراج فلز با حداکثر بازدهی ممکن انجام شود.

شرکت‌های فعال در حوزه تجهیزات صنعتی با درک اهمیت این بخش، امروزه تمرکز ویژه‌ای بر طراحی و ساخت میکسرهایی با راندمان بالا، مقاومت در برابر خوردگی و مصرف انرژی بهینه دارند. در این مقاله جامع، به بررسی تخصصی میکسر تانک لیچینگ، اصول کارکرد، اجزای سازنده، کاربردها، پارامترهای طراحی و مزایای استفاده از آن خواهیم پرداخت.

فصل اول: تعریف فرآیند لیچینگ و نقش میکسر در آن

لیچینگ (Leaching) چیست؟

لیچینگ یا انحلال انتخابی، فرآیندی شیمیایی-فیزیکی است که در آن، یک ماده ارزشمند (معمولاً فلز) از بستر جامد (سنگ معدن یا ضایعات) توسط یک حلال مناسب جدا می‌شود. در هیدرومتالورژی، این روش به عنوان جایگزینی کم‌هزینه‌تر و دوستدار محیط‌زیست نسبت به روش‌های پیرومتالورژی (ذوب در کوره) شناخته می‌شود.

فرآیند لیچینگ به دو دسته کلی تقسیم می‌شود:

1. لیچینگ در محل (In-Situ Leaching): حلال به داخل توده سنگ تزریق می‌شود.

2. لیچینگ در تانک (Tank Leaching): پالپ (مخلوط سنگ خرد شده و آب) درون مخازن بزرگ با همزن نگه‌داری می‌شود.

در روش تانک لیچینگ که موضوع اصلی این مقاله است، میکسر تانک لیچینگ مهم‌ترین مؤلفه برای موفقیت فرآیند محسوب می‌شود.

چرا میکسر تانک لیچینگ حیاتی است؟

در یک تانک لیچینگ، بدون وجود یک سیستم همزن مناسب، ذرات جامد سنگین به سرعت در کف مخزن ته‌نشین می‌شوند. این پدیده دو پیامد منفی به دنبال دارد:

• کاهش سطح تماس: وقتی ذرات جامد در کف جمع شوند، سطح تماس آن‌ها با محلول حلال به شدت کاهش یافته و واکنش انحلال ناقص می‌ماند.

• ایجاد مناطق مرده (Dead Zones): بخش‌هایی از تانک که سیال در آن‌ها جریان ندارد، راندمان حجمی را پایین می‌آورند.

میکسر تانک لیچینگ با ایجاد جریان‌های هیدرودینامیکی کنترل‌شده، ذرات را در حالت تعلیق کامل (Full Suspension) نگه می‌دارد، اکسیژن (در صورت نیاز واکنش) را توزیع می‌کند و محیطی یکنواخت برای واکنش شیمیایی فراهم می‌سازد. به بیان ساده، میکسر قلب تپنده‌ای است که حیات واکنش لیچینگ به آن وابسته است.

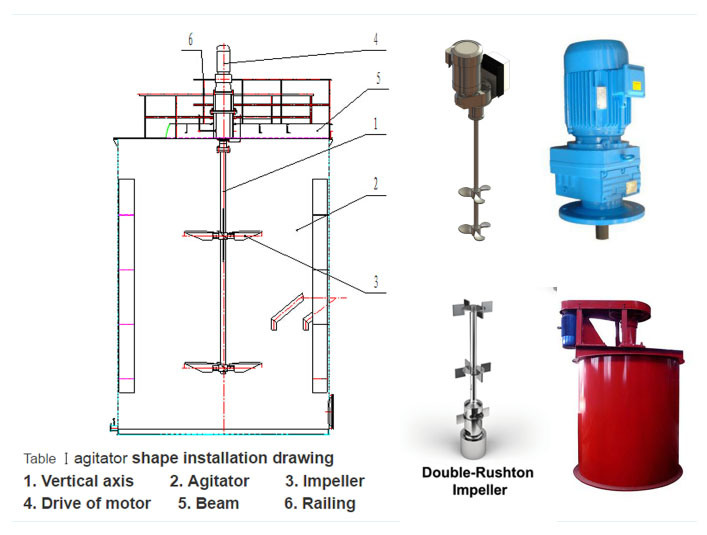

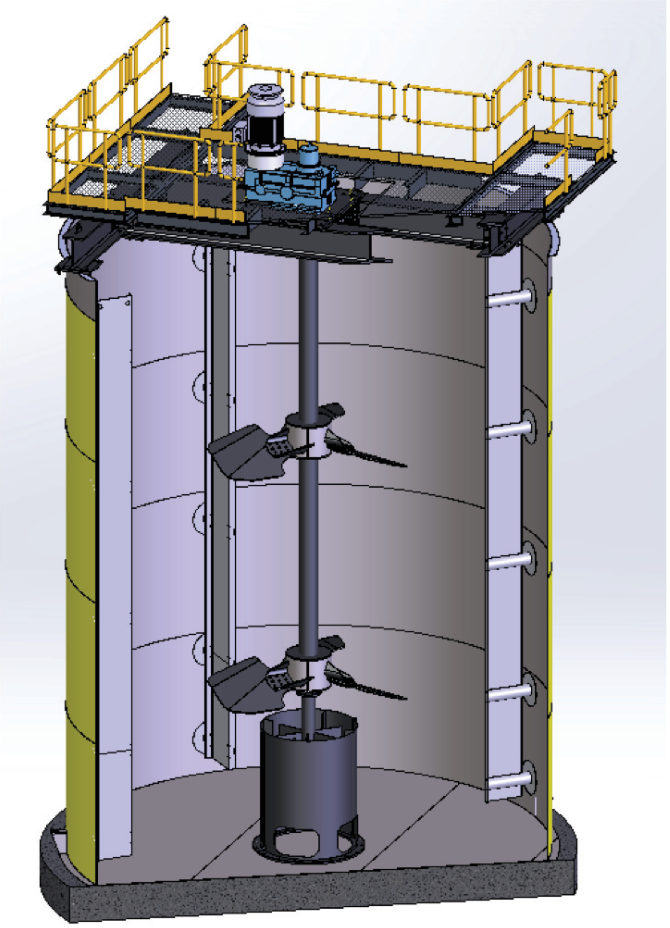

فصل دوم: اجزای اصلی میکسر تانک لیچینگ و مهندسی طراحی

یک میکسر صنعتی لیچینگ صرفاً یک الکتروموتور و یک شفت نیست. طراحی آن شامل مجموعه‌ای از اجزای مهندسی‌شده است که باید در شرایط سخت شیمیایی و سایشی دوام بیاورند.

1. الکتروموتور و گیربکس (Drive System)

بسته به حجم تانک و لزجت پالپ، توان موتور از چند کیلووات تا چند صد کیلووات متغیر است. در سیستم‌های مدرن، از الکتروگیربکس‌های حلزونی یا گیربکس‌های سیاره‌ای برای انتقال گشتاور بالا در دورهای پایین استفاده می‌شود. استفاده از اینورتر (VFD) برای کنترل دور شفت از ملزومات طراحی بهینه است، زیرا در مراحل مختلف لیچینگ (اختلاط اولیه، هوادهی و تخلیه) نیاز به سرعت‌های متفاوتی است.

2. شفت (Shaft)

شفت میکسر باید از استیل ضدزنگ (معمولاً 316L) یا فولاد کربنی با روکش لاستیکی (Rubber Lining) ساخته شود تا در برابر اسیدهایی مانند اسید سولفوریک یا سیانور مقاوم باشد. محاسبه قطر شفت بر اساس گشتاور پیچشی و لنگر خمشی ناشی از جریان سیال انجام می‌شود تا از پدیده خستگی فلز جلوگیری شود.

3. پروانه یا ایمپلر (Impeller)

انتخاب نوع ایمپلر مهم‌ترین بخش طراحی است:

• پروانه توربینی با تیغه‌های مورب (Pitched Blade Turbine): برای ایجاد جریان محوری و معلق‌سازی جامدات بسیار مناسب است.

• پروانه هیدروفویل (Hydrofoil): برای تانک‌های بزرگ با ویسکوزیته پایین، راندمان پمپاژ بالایی دارد و مصرف انرژی را کاهش می‌دهد.

• پروانه توربینی دیسکی (Rushton): بیشتر برای پراکنده‌سازی گاز (اکسیژن) در لیچینگ سیانوری طلا کاربرد دارد.
  در فرآیند لیچینگ، معمولاً ترکیبی از یک ایمپلر پایینی برای تعلیق جامدات و یک ایمپلر بالایی برای توزیع گاز استفاده می‌شود.

4. بافل‌ها (Baffles)

بافل‌ها صفحات عمودی هستند که در جداره داخلی تانک نصب می‌شوند. وجود بافل‌های استاندارد (عرض معادل 1/12 قطر تانک) از تشکیل گرداب (Vortex) جلوگیری کرده و جریان چرخشی را به جریان عمودی مفید تبدیل می‌کند. بدون بافل، ذرات فقط به دور محور می‌چرخند و بالا نمی‌آیند که این یعنی شکست کامل فرآیند تعلیق.

فصل سوم: پارامترهای کلیدی در طراحی و انتخاب میکسر لیچینگ

انتخاب یک میکسر تانک لیچینگ استاندارد نیازمند تحلیل دقیق پارامترهای فرآیندی است. مهندسان طراح در شرکت‌های تولیدکننده تجهیزات، معمولاً چک‌لیست زیر را بررسی می‌کنند:

1. چگالی پالپ (Pulp Density)

نسبت جامد به مایع (معمولاً 30 تا 50 درصد وزنی) تأثیر مستقیمی بر توان مصرفی دارد. هرچه چگالی بالاتر رود، توان مورد نیاز برای حفظ تعلیق به صورت نمایی افزایش می‌یابد.

2. اندازه ذرات (Particle Size)

در لیچینگ، سنگ معدن معمولاً تا ابعاد 75 تا 150 میکرون خرد می‌شود. اگر ذرات درشت‌تر باشند، سرعت ته‌نشینی بیشتر شده و نیاز به سرعت نوک ایمپلر (Tip Speed) بالاتری است.

3. ویسکوزیته و دما

ویسکوزیته سیال در لیچینگ معمولاً نزدیک به آب است، اما در فرآیندهای خاص مانند لیچینگ لاتریت نیکل، سیال می‌تواند غلیظ‌تر باشد. دماهای بالا (تا 90 درجه سانتی‌گراد) بر انتخاب متریال آب‌بند (Mechanical Seal) اثرگذار است.

4. زمان اقامت (Residence Time)

زمان اقامت در تانک‌های لیچینگ معمولاً بین 24 تا 72 ساعت است. این مدت طولانی، طراحی مکانیکی میکسر را به سمت قابلیت اطمینان بالا و سرویس‌دهی آسان سوق می‌دهد.

5. محیط خورنده

وجود اسید سولفوریک، اسید کلریدریک یا سیانور سدیم، انتخاب متریال را تعیین می‌کند. برای محیط‌های بسیار خورنده، استفاده از تانک‌های با روکش لاستیکی و پروانه‌های پلی‌اورتان توصیه می‌شود.

فصل چهارم: کاربردهای صنعتی میکسر تانک لیچینگ

1. صنعت استخراج طلا (سیانوراسیون)

رایج‌ترین کاربرد میکسر لیچینگ در فرآوری طلا است. در این فرآیند (CIP/CIL)، سنگ معدن طلا خرد شده و با محلول سیانور سدیم در تانک‌های بزرگی که مجهز به میکسر هستند، مخلوط می‌شود. میکسر باید اکسیژن مورد نیاز واکنش انحلال طلا را نیز تأمین کند. در کارخانه‌های مدرن، ردیف‌هایی از 6 تا 10 تانک لیچینگ به صورت سری قرار می‌گیرند و هر تانک دارای یک میکسر اختصاصی است.

2. استخراج مس (لیچینگ اسیدی)

در لیچینگ اکسید مس، از اسید سولفوریک رقیق به عنوان حلال استفاده می‌شود. میکسرهای این بخش باید در برابر خوردگی اسیدی بسیار مقاوم باشند. معمولاً از تانک‌های بتنی با روکش FRP و شفت‌های استیل ضدزنگ استفاده می‌شود.

3. لیچینگ اورانیوم

فرآوری سنگ معدن اورانیوم نیز با اسید یا کربنات در تانک‌های هم‌زده انجام می‌شود. در این صنعت، دقت در آب‌بندی مکانیکی میکسر به دلیل مسائل ایمنی و زیست‌محیطی اهمیت دوچندان دارد.

4. بازیافت باتری‌های لیتیومی

با رشد صنعت خودروهای الکتریکی، بازیافت باتری‌های لیتیوم-یون به یکی از حوزه‌های نوظهور برای تانک‌های لیچینگ تبدیل شده است. در این فرآیند، پودر کاتد با اسید سولفوریک و پراکسید هیدروژن در تانک‌های همزن‌دار حل می‌شود تا لیتیوم، کبالت و نیکل بازیابی شوند.

5. صنایع شیمیایی و معدنی خاص

لیچینگ روی (Zinc Leaching)، لیچینگ نیکل از لاتریت و همچنین تولید دی‌اکسید تیتانیوم از دیگر کاربردهای این تجهیز است.

فصل پنجم: تفاوت میکسر تانک لیچینگ با سایر میکسرهای صنعتی

در بازار تجهیزات، گاهی اوقات همزن‌های معمولی (Agitators) با میکسرهای لیچینگ اشتباه گرفته می‌شوند. در حالی که تفاوت‌های ساختاری مهمی وجود دارد:

شرکت‌های سازنده باید درک عمیقی از دینامیک سیالات محاسباتی (CFD) داشته باشند تا بتوانند پروانه‌ای طراحی کنند که ضمن ایجاد جریان مناسب، حداقل تنش برشی را به ذرات وارد کند.

فصل ششم: محاسبات فنی و ابعادی میکسر تانک لیچینگ

برای یک متن سئو شده و تخصصی، اشاره به روابط مهندسی اعتبار محتوا را افزایش می‌دهد. در طراحی استاندارد یک تانک لیچینگ، از نسبت‌های تجربی زیر استفاده می‌شود:

• قطر ایمپلر (D) معمولاً 0.3 تا 0.5 قطر تانک (T) در نظر گرفته می‌شود: D/T ≈ 0.35

• فاصله ایمپلر از کف معادل 0.5 تا 1 برابر قطر ایمپلر است.

• ارتفاع سیال (H) در تانک‌های لیچینگ معمولاً 1.2 تا 1.5 برابر قطر تانک است.

• عدد توان (Power Number – Np) برای پروانه توربینی حدود 5 و برای هیدروفویل حدود 0.3 است.

فرمول توان مصرفی میکسر:
P = Np * ρ * N³ * D⁵

در این فرمول:

• P توان مصرفی (وات)

• Np عدد توان

• ρ چگالی پالپ (کیلوگرم بر متر مکعب)

• N سرعت دورانی (دور بر ثانیه)

• D قطر ایمپلر (متر)

این محاسبات به مهندسان کمک می‌کند تا الکتروموتور مناسب را انتخاب کنند. در تانک‌های بزرگ (قطر بیش از 8 متر)، توان مصرفی میکسر ممکن است به 200 کیلووات نیز برسد.

فصل هفتم: چالش‌های رایج در بهره‌برداری و راهکارها

حتی بهترین میکسر تانک لیچینگ نیز در صورت نگهداری نامناسب دچار مشکل می‌شود. در ادامه به برخی از مشکلات متداول اشاره می‌کنیم:

1. سایش ایمپلر (Erosion)

برخورد مداوم ذرات جامد با سطح پروانه باعث فرسایش می‌شود. راهکار: استفاده از روکش لاستیکی (Rubber Lining) یا ساخت پروانه از جنس فولاد با پوشش کاربید تنگستن.

2. نشت از مکانیکال سیل

در فرآیندهای سیانوری، نشت به هیچ عنوان قابل قبول نیست. استفاده از سیل دوگانه با سیستم فلاشینگ آب تمیز ضروری است.

3. ارتعاشات (Vibration)

اگر شفت به درستی بالانس نشده باشد یا اگر پالپ دارای مواد گلوله‌ای باشد، ارتعاش رخ می‌دهد. نصب سنسورهای پایش وضعیت (Condition Monitoring) در میکسرهای جدید الزامی است.

4. مصرف انرژی بالا

در گذشته، بسیاری از کارخانه‌ها با دور ثابت کار می‌کردند. امروزه با استفاده از اینورتر و تغییر دور موتور در شبانه‌روز، می‌توان تا 15 درصد در مصرف برق صرفه‌جویی کرد.

فصل هشتم: مزایای استفاده از میکسر تانک لیچینگ با طراحی بهینه

چرا باید یک شرکت معدنی هزینه بیشتری برای خرید یک میکسر استاندارد بپردازد؟ پاسخ در بازگشت سرمایه (ROI) نهفته است.

1. افزایش درصد بازیابی فلز: تعلیق کامل ذرات، سطح تماس را حداکثر کرده و در نتیجه راندمان لیچینگ 3 تا 5 درصد افزایش می‌یابد. در مقیاس یک کارخانه طلا، این درصد یعنی درآمد میلیون‌دلاری اضافه.

2. کاهش مصرف حلال: با اختلاط کامل، حلال به صورت یکنواخت توزیع شده و از هدررفت موضعی آن جلوگیری می‌شود.

3. طول عمر تجهیزات جانبی: با جلوگیری از ته‌نشینی رسوب در کف تانک، از گرفتگی لوله‌های خروجی و آسیب به پمپ‌های انتقال پالپ جلوگیری می‌شود.

4. کنترل دمای یکنواخت: در لیچینگ‌های گرم، میکسر باعث توزیع یکنواخت دما شده و از نقاط داغ موضعی جلوگیری می‌کند.

فصل نهم: نوآوری‌های اخیر در فناوری میکسر لیچینگ

صنعت ساخت همزن‌های صنعتی همچنان در حال پیشرفت است. برخی از تکنولوژی‌های جدید عبارتند از:

1. شبیه‌سازی CFD پیش از ساخت

امروزه هیچ شرکت معتبری بدون اجرای دینامیک سیالات محاسباتی اقدام به ساخت تانک بزرگ نمی‌کند. با CFD می‌توان الگوی جریان، توزیع سرعت و میزان تنش برشی را قبل از ساخت مشاهده کرد و طراحی را بهینه نمود.

2. پروانه‌های کامپوزیتی

استفاده از فایبرگلاس و رزین‌های اپوکسی برای ساخت پروانه‌های سبک و مقاوم در برابر خوردگی در محیط‌های اسیدی بسیار رواج یافته است.

3. سیستم‌های هوشمند پایش

میکسرهای جدید مجهز به سنسورهای گشتاور، دما و ارتعاش هستند که داده‌ها را به اتاق کنترل ارسال می‌کنند. این داده‌ها برای برنامه‌ریزی نگهداری پیشگیرانه (Predictive Maintenance) استفاده می‌شوند.

4. طراحی هایبرید

ترکیب یک ایمپلر هیدروفویل بزرگ در پایین و یک توربین گازده در وسط شفت، راندمان تعلیق و هوادهی را به حداکثر می‌رساند.

فصل دهم: راهنمای انتخاب بهترین میکسر تانک لیچینگ برای پروژه شما

اگر به دنبال خرید میکسر تانک لیچینگ هستید، به نکات زیر توجه کنید:

1. مشخصات کامل فرآیند را ارائه دهید

قبل از استعلام قیمت، اطلاعات زیر را آماده کنید:

• حجم مفید تانک (متر مکعب)

• چگالی پالپ و درصد جامد

• نوع اسید یا حلال

• دما و pH محیط

• دبی هوادهی (در صورت نیاز)

2. از سازنده نقشه GA و آنالیز CFD بخواهید

یک تولیدکننده معتبر باید بتواند نقشه عمومی (General Arrangement) و گزارش شبیه‌سازی جریان را ارائه دهد. اگر فروشنده فقط یک کاتالوگ کلی ارائه می‌دهد، از خرید خودداری کنید.

3. به متریال شفت و ایمپلر دقت کنید

برای سیانور، استیل 316L کافی است. برای اسید سولفوریک داغ، روکش لاستیکی یا تیتانیوم لازم است. انتخاب اشتباه متریال به معنای خوردگی سریع و توقف خط تولید است.

4. خدمات پس از فروش و قطعات یدکی

میکسر تانک لیچینگ یک تجهیز حساس است. اطمینان حاصل کنید که شرکت فروشنده توانایی تأمین مکانیکال سیل، بوشینگ‌ها و ایمپلر یدکی را در کوتاه‌ترین زمان ممکن دارد.

جمع‌بندی و نتیجه‌گیری

میکسر تانک لیچینگ بدون شک یکی از پیچیده‌ترین و در عین حال حیاتی‌ترین تجهیزات در صنایع فرآوری مواد معدنی، بازیافت فلزات و صنایع شیمیایی مرتبط است. این تجهیز نه تنها وظیفه اختلاط ساده را بر عهده دارد، بلکه تضمین‌کننده راندمان استخراج، کیفیت محصول نهایی و سودآوری اقتصادی پروژه است.

طراحی صحیح این میکسر مستلزم شناخت عمیق از دینامیک سیالات، مهندسی مواد، شیمی فرآیند و مکانیک سیالات است. از انتخاب نوع ایمپلر (توربینی، هیدروفویل) گرفته تا محاسبه دقیق توان مصرفی و تعیین سیستم آب‌بندی مناسب، همگی باید در بستر یک طراحی مهندسی اصولی انجام شوند.

سرمایه‌گذاری اولیه روی یک میکسر با کیفیت و استاندارد، هرچند ممکن است گران‌تر از نمونه‌های متفرقه باشد، اما با افزایش چند درصدی بازیابی فلز، کاهش مصرف انرژی، و کاهش توقفات ناشی از خرابی، در مدت زمان کوتاهی جبران خواهد شد.

امید است این مقاله جامع توانسته باشد دیدگاهی شفاف و فنی نسبت به میکسر تانک لیچینگ ارائه نماید. برای کسب اطلاعات بیشتر در خصوص مشخصات فنی، برآورد قیمت و مشاوره انتخاب تجهیزات متناسب با پروژه شما، کارشناسان فنی این مجموعه آماده پاسخگویی هستند.
