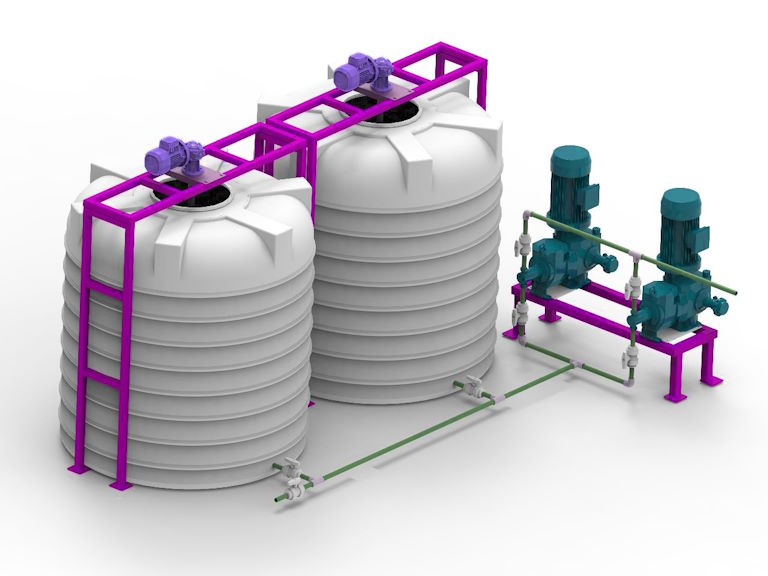

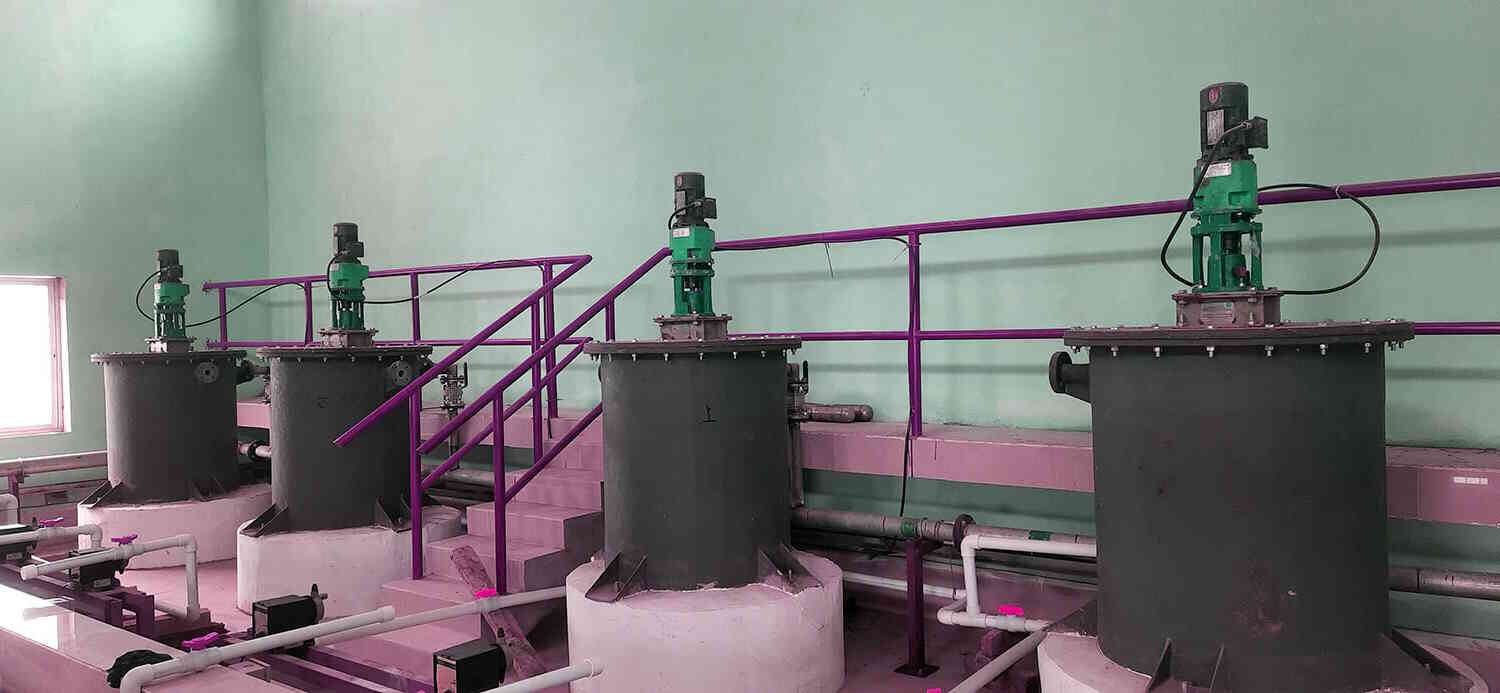

Los mezcladores dinámicos se encuentran entre los equipos más críticos utilizados en diversas industrias, como la del petróleo y el gas, la petroquímica, la farmacéutica, los recubrimientos y resinas, la alimentaria y el tratamiento de agua y aguas residuales. Su función principal es mezclar uniformemente fluidos y sólidos en diversas condiciones de operación.
Sin embargo, debido a su naturaleza rotatoria, los mezcladores son susceptibles a efectos mecánicos como la vibración , el desgaste , la corrosión y la desalineación . La vibración anormal es un indicador principal de fallos en componentes críticos como cojinetes, cajas de engranajes, ejes e impulsores.
El análisis de vibraciones está demostrando ser una de las herramientas de monitoreo de condición más poderosas, ayudando a los equipos de mantenimiento a identificar y solucionar problemas potenciales antes de que provoquen fallas.
¿Qué es la vibración y por qué es importante?
La vibración, en su definición más simple, es el movimiento oscilatorio de un objeto alrededor de su punto de equilibrio. En un mezclador dinámico, la vibración puede ser causada por:
-
desequilibrio de la hélice
-
Desalineación entre el motor y el eje
-
Desgaste de los cojinetes
-
Problemas de transmisión (engranajes dañados)
-
Excesiva holgura de la conexión
-
Cavitación en hélices
-
Reflexiones de vibraciones de equipos cercanos
Las vibraciones pequeñas y controladas son normales, pero los niveles elevados de vibración pueden indicar una falla inminente.
Partes sensibles de mezcladores dinámicos afectadas por vibraciones
-
aspectos
-
Esta parte de la falla es responsable de la mayor parte de las vibraciones anormales.
-
-
caja de cambios
-
Los dientes rotos o desgastados pueden provocar un aumento de las vibraciones armónicas.
-
-
Impulsor/pala
-
Una cuchilla desequilibrada o rota puede provocar una vibración severa.
-
-
eje
-
Los ejes doblados, agrietados o desalineados pueden crear vibraciones complejas.
-
-
motor eléctrico
-
Cualquier problema eléctrico o mecánico con el motor se manifestará en forma de vibraciones.
-
Principios del análisis de vibraciones
El análisis de vibraciones implica la medición e interpretación de vibraciones mecánicas mediante sensores y equipos especializados . Los datos suelen presentarse en forma de:
-
Amplitud : Intensidad de vibración (unidad: mm/s o g)
-
Frecuencia : número de ciclos de vibración por segundo (Hz)
-
Fase : La diferencia de tiempo entre vibraciones en diferentes puntos.
El análisis de estos datos puede identificar modos de falla.
Técnicas comunes para el análisis de vibraciones
-
Análisis espectral (FFT – Transformada rápida de Fourier)
-
Convertir señales de vibración del dominio del tiempo al dominio de la frecuencia para identificar la fuente de vibración.
-
Por ejemplo: la frecuencia exacta del desequilibrio o falla del rodamiento.
-
-
Análisis wavelet
-
Compruebe si hay vibraciones transitorias como impactos repentinos.
-
-
Análisis del dominio del tiempo
-
Visualice las formas de onda de vibración para detectar desalineación o golpes.
-
-
Análisis de envolvente
-
Detecta fallas tempranas de los rodamientos antes de que las vibraciones aumenten .
-
-
Análisis de la pista
-
Inspeccione la trayectoria de movimiento del eje para identificar holgura o inestabilidad dinámica.
-
Análisis de vibraciones de agitadores dinámicos
1. Recopilación de datos
-
Instalar acelerómetros o sensores de tacómetro en puntos críticos (cojinetes, caja de cambios, motor)
-
Utilice dispositivos portátiles o sistemas de monitoreo en línea
2. Tratamiento de datos
-
Transferencia de datos al software de análisis
-
Aplicar filtro, FFT y comparar con el valor estándar
3. Interpretación de los resultados
-
Determinar el tipo de falla (equilibrio, cojinetes, caja de cambios, coaxialidad)
-
Evaluar la gravedad del problema según normas como la ISO 10816
4. Acción correctiva
-
Realizar reparaciones preventivas o correctivas antes de que ocurran daños graves.
Señales de falla en el análisis de vibraciones
-
Frecuencia primaria (1X) : Indica que el impulsor está desequilibrado.
-
Frecuencia dual (2X) : indica desalineación del eje
-
Patrón irregular y de alta frecuencia : falla del rodamiento
-
Múltiplos de velocidad de la caja de cambios : dientes rotos o desgastados
-
Picos aleatorios : presencia de choque o relajación
Beneficios del uso del análisis de vibraciones en mezcladores dinámicos
-
Mejorar la confiabilidad : detectar problemas antes de que provoquen fallas.
-
Reduce los costes de reparación : Evita el reemplazo completo de piezas.
-
Reducir el tiempo de inactividad de la producción : evitar fallos repentinos.
-
Mejorar la calidad del producto : reducir las fluctuaciones del proceso.
-
Prolonga la vida útil de su equipo : previene el desgaste y fallas prematuras.
Estudios de caso
En una planta de fabricación farmacéutica, un mezclador dinámico comenzó a vibrar de forma anormal. El análisis de vibraciones reveló un ligero desequilibrio en el impulsor. Para evitar que esto provocara una falla del eje, se implementaron las siguientes medidas:
-
La mariposa mantuvo el equilibrio.
-
La vibración se redujo de 8 mm/s a 2 mm/s.
-
Se evitó una posible parada de la línea de producción por 72 horas.
Herramientas y software de uso común para el análisis de vibraciones
-
Sensor acelerómetro
-
Equipos portátiles de recolección de datos (colectores de datos)
-
Sistema de monitoreo en línea
-
Software de análisis de vibraciones , como:
-
SKF @ptitude
-
PRUFTECHNOLOGY OMNITREND
-
Emerson CSI
-
SpectraQuest
-
Estándares de vibración y límites permitidos
Una de las normas importantes en este campo es la ISO 10816/ISO 20816 , que define los límites de vibración para maquinaria rotativa.
Para mezcladoras industriales:
-
Vibración inferior a 4,5 mm/s → Aceptable
-
Entre 4,5 y 7,1 mm/s → Necesita investigación
-
Por encima de 7,1 mm/s → Situación crítica que requiere parada inmediata
Integración del análisis de vibraciones con el mantenimiento preventivo (MP)
La mejor solución es combinar el análisis de vibraciones con un programa de mantenimiento preventivo (MP) . Esto permitirá:
-
Proporcionar servicios basados en condiciones reales.
-
Reducir costes innecesarios.
-
Utilice datos de vibración para predecir la vida útil de los componentes.
Desafíos de la implementación del análisis de vibraciones
-
Costo inicial del equipo de monitoreo
-
Se necesitan profesionales para interpretar los datos
-
Error humano al instalar sensores o analizar resultados
-
Interferencia de vibraciones de equipos adyacentes
Solución: Utilizar sistemas inteligentes basados en inteligencia artificial y aprendizaje automático para analizar datos automáticamente.
El futuro del análisis de vibraciones de mezcladoras industriales
-
Monitoreo en tiempo real mediante sensores IoT inalámbricos
-
Predecir fallos mediante big data e IA
-
Integración con sistemas de gestión de mantenimiento (CMMS)
-
Actualización del sistema de la Industria 4.0 para lograr un mantenimiento inteligente
en conclusión
El análisis de vibraciones es una herramienta clave para la monitorización dinámica del estado de los agitadores. Ayuda a ingenieros y gerentes industriales a identificar problemas como desequilibrios, fallos en rodamientos o cajas de engranajes, y desalineación antes de que ocurran.
El análisis periódico de vibraciones puede reducir costos y tiempos de inactividad, a la vez que mejora la calidad del proceso y la vida útil de los equipos. En definitiva, la combinación de este enfoque con el mantenimiento preventivo y las nuevas tecnologías creará un futuro sostenible y económico para todas las industrias.
